Een spuitgietmatrijs is een hulpmiddel dat wordt gebruikt bij het productieproces van kunststofproducten. Het is meestal gemaakt van metaal, zoals staal of aluminium, en bevat een interne holte die past bij de vorm van het te produceren product. Tijdens het spuitgietproces wordt gesmolten plastic via een mondstuk in de mal gespoten, waar het de holte vult en de gewenste vorm vormt.
De spuitgietmatrijs bestaat doorgaans uit twee helften, de matrijsbasis en de matrijshelft genoemd. Deze twee helften komen tijdens het gietproces samen om de interne holte te vormen en worden vervolgens gescheiden om de verwijdering van het eindproduct mogelijk te maken. De matrijs kan ook andere componenten bevatten, zoals uitwerppennen die het eindproduct uit de matrijs duwen, en koelkanalen die helpen de temperatuur van de matrijs tijdens het vormproces te reguleren.
Hoog productievolume
Spuitgietmatrijzen zijn ideaal om snel en efficiënt grote volumes identieke onderdelen te produceren. Dit maakt ze bijzonder nuttig voor industrieën die grote productieruns vereisen, zoals de automobielindustrie, de productie van medische apparatuur en elektronica.
Strakke toleranties
Spuitgietmatrijzen kunnen onderdelen produceren met extreem nauwe toleranties, waardoor nauwkeurige afmetingen en gladde oppervlakken mogelijk zijn. Dit resulteert in producten van hogere kwaliteit die aan exacte specificaties voldoen en goed presteren in de loop van de tijd.
Consistente kwaliteit
Omdat spuitgietmatrijzen zijn ontworpen om duizenden onderdelen te produceren voordat ze vervangen moeten worden, bieden ze een niveau van consistentie dat niet kan worden bereikt met andere productiemethoden. Elk onderdeel dat met behulp van een spuitgietmatrijs wordt geproduceerd, heeft dezelfde afmetingen, vorm en oppervlakteafwerking, waardoor elk product aan de vereiste kwaliteitsnormen voldoet.
Ontwerpflexibiliteit
Spuitgietmatrijzen kunnen worden ontworpen om een breed scala aan complexe vormen en geometrieën te produceren, waardoor ze geschikt zijn voor het produceren van onderdelen voor een verscheidenheid aan toepassingen. Van eenvoudige huishoudelijke artikelen tot ingewikkelde medische apparaten: spuitgietmatrijzen kunnen aan vrijwel elke ontwerpvereiste voldoen.
Kostenefficiënt
Hoewel de initiële kosten voor het ontwerpen en produceren van een spuitgietmatrijs hoog kunnen zijn, zijn de kosten per geproduceerde eenheid doorgaans erg laag. Dit komt omdat de matrijs kan worden gebruikt om duizenden onderdelen te produceren voordat ze moeten worden vervangen, wat in de loop van de tijd tot aanzienlijke besparingen leidt.
Materiaalveelzijdigheid
Spuitgietmatrijzen kunnen worden gebruikt om onderdelen te produceren uit een breed scala aan kunststoffen, waaronder thermoplastische kunststoffen en thermoharders. Hierdoor kunnen fabrikanten het meest geschikte materiaal voor hun toepassing selecteren op basis van eigenschappen zoals sterkte, duurzaamheid en weerstand tegen chemicaliën, hitte en schokken.
Minder afval
Spuitgietmatrijzen kunnen worden ontworpen om het gebruik van de grondstof te maximaliseren, afval te verminderen en geld te besparen. Bovendien kan overtollig materiaal vaak worden gerecycled en hergebruikt, waardoor de afval- en milieu-impact verder worden verminderd.
Snelle doorlooptijd
Spuitgieten is een snel en efficiënt proces, waardoor snelle doorlooptijden en snelle prototyping mogelijk zijn. Dit maakt het ideaal voor fabrikanten die producten snel op de markt moeten brengen, maar ook voor fabrikanten die op maat gemaakte onderdelen nodig hebben voor specifieke toepassingen.
Continue schimmel
Dit type spuitgietmatrijs is ontworpen voor de continue productie van kunststof onderdelen. De mal blijft open terwijl het materiaal wordt geïnjecteerd en de afgewerkte onderdelen worden continu uitgeworpen naarmate het proces vordert. Continue mallen worden doorgaans gebruikt voor het produceren van lange, dunne onderdelen zoals buizen, staven en kabels.
Vorm invoegen
Een inzetmatrijs is een soort spuitgietmatrijs waarbij tijdens het gietproces een kant-en-klaar metalen of kunststof onderdeel in het kunststof onderdeel wordt verwerkt. Hierdoor kunnen complexe onderdelen worden gemaakt, waarbij metalen en kunststof componenten veilig aan elkaar zijn gehecht. Insteekmatrijzen worden vaak gebruikt bij de productie van elektronische componenten, medische apparaten en auto-onderdelen.
Vorm met meerdere holtes
Een mal met meerdere holtes bevat meerdere holtes in de mal, waardoor de productie van meerdere onderdelen tegelijkertijd mogelijk is. Dit verhoogt de productiviteit en efficiëntie, omdat er bij elke injectiecyclus meerdere onderdelen kunnen worden gemaakt. Mallen met meerdere holtes worden vaak gebruikt voor het produceren van kleine, eenvoudige onderdelen zoals doppen, deksels en connectoren.
Overmolden
Een overmold is een soort spuitgietmatrijs waarbij een tweede laag materiaal over een bestaand onderdeel wordt aangebracht. Hierdoor kunnen in één handeling onderdelen met verschillende kleuren, texturen en materialen worden gemaakt. Overmolds worden vaak gebruikt bij de productie van telefoonhoesjes, computermuizen en andere consumentenproducten.
Progressieve stempelmal
Dit type spuitgietmatrijs maakt gebruik van een reeks progressieve matrijzen om het plastic materiaal in de gewenste vorm te vormen en te snijden. Het materiaal wordt in de machine gevoerd en door een reeks stations bewogen, die elk een andere stap in het gietproces uitvoeren. Progressieve matrijsstempelmallen worden vaak gebruikt voor het produceren van complexe onderdelen met meerdere stappen in het gietproces.
Stapel mal
Een stapelmatrijs is een soort spuitgietmatrijs waarbij meerdere matrijsholtes op elkaar worden gestapeld om de productiecapaciteit te vergroten. Hierdoor is de productie van grote aantallen onderdelen in een relatief kleine ruimte mogelijk. Stapelmallen worden vaak gebruikt in productieomgevingen met grote volumes, zoals de productie van verpakkingen en consumptiegoederen.
Thermovormende mal
Een thermovormende mal wordt gebruikt om plastic onderdelen te maken door het materiaal in een buigzame staat te verwarmen en het vervolgens over een mal te vormen. Het materiaal wordt vervolgens gekoeld en gehard om het voltooide onderdeel te creëren. Thermovormmatrijzen worden vaak gebruikt voor het produceren van plastic containers, trays en andere verpakkingsmaterialen.
Materiaal van spuitgietmatrijs
Spuitgietmatrijzen kunnen uit diverse materialen worden vervaardigd, afhankelijk van de specifieke eisen die aan de matrijs worden gesteld en de toepassing waarvoor deze gebruikt gaat worden. Enkele van de meest voorkomende materialen die worden gebruikt om spuitgietmatrijzen te maken zijn:
Staal:Staal is een van de meest populaire materialen die worden gebruikt om spuitgietmatrijzen te maken vanwege de sterkte, duurzaamheid en het vermogen om hoge temperaturen te weerstaan. Het wordt vaak gebruikt voor matrijzen die nauwe toleranties vereisen en kan worden gebruikt voor zowel korte als lange productieruns.
Aluminium:Aluminium is een ander populair materiaal dat wordt gebruikt om spuitgietmatrijzen te maken vanwege het lichte gewicht, de bewerkbaarheid en de lagere kosten in vergelijking met staal. Het wordt vaak gebruikt voor prototypematrijzen en korte productieruns.
Gehard gereedschapsstaal:Gehard gereedschapsstaal is een staalsoort die een warmtebehandeling heeft ondergaan om de hardheid en slijtvastheid te vergroten. Het wordt vaak gebruikt voor matrijzen met een hoge productie die extreme duurzaamheid en een lange levensduur vereisen.
P20 kunststof:P20 is een soort kunststof dat vaak wordt gebruikt voor prototypematrijzen en korte productieruns. Het is minder duur dan metalen en kan gemakkelijk worden bewerkt en gegoten.
Koper:Koper wordt soms gebruikt in spuitgietmatrijzen vanwege zijn uitstekende thermische geleidbaarheid, wat de koeling van het kunststofmateriaal tijdens het gietproces kan verbeteren.
Titanium:Titanium is een lichtgewicht, sterk materiaal dat soms in spuitgietmatrijzen wordt gebruikt vanwege de hoge sterkte-gewichtsverhouding en weerstand tegen corrosie.
De materiaalkeuze voor een spuitgietmatrijs zal afhangen van verschillende factoren, waaronder de complexiteit van het onderdeel dat wordt geproduceerd, het productievolume en het budget voor het project. Het geselecteerde materiaal moet de noodzakelijke duurzaamheid, precisie en prestatiekenmerken bieden die vereist zijn voor de specifieke toepassing.
Toepassing van spuitgietmatrijs
01.Consumentenproducten
02.Auto-industrie
03. Medische hulpmiddelen
04.Elektronische industrie
05.Bouw en constructie
06.Voedings- en drankenindustrie
Ontwerp
De eerste stap bij het maken van spuitgietmatrijzen is het ontwerpen van de matrijs met behulp van computerondersteunde ontwerpsoftware (CAD). Bij het ontwerp wordt rekening gehouden met de specificaties van het te produceren onderdeel, inclusief de afmetingen, vorm en kenmerken ervan. Het CAD-model wordt vervolgens geanalyseerd met behulp van simulatiesoftware om ervoor te zorgen dat het met succes kan worden gegoten.
Gereedschapspad maken
Zodra het matrijsontwerp voltooid is, is de volgende stap het creëren van de gereedschapspaden die de machines zullen begeleiden die de matrijs snijden en vormgeven. Deze toolpaths worden gegenereerd met behulp van CAM-software (computerondersteunde productie).
Materiaal selectie
Het materiaal waaruit de mal wordt gemaakt, wordt geselecteerd op basis van de specifieke eisen van het te produceren onderdeel. Veel voorkomende materialen die worden gebruikt om spuitgietmatrijzen te maken, zijn onder meer staal, aluminium en gehard gereedschapsstaal.
Bewerking
De grondstof wordt vervolgens bewerkt met behulp van CNC-machines (computer numerieke besturing) om de verschillende componenten van de mal te creëren. Dit omvat het snijden en vormgeven van het materiaal volgens de exacte specificaties van het matrijsontwerp.
Galvaniseren
Nadat de mal machinaal is bewerkt, kan deze galvaniseren ondergaan om de oppervlakte-eigenschappen te verbeteren. Dit omvat het aanbrengen van een dunne laag metaal op het oppervlak van de mal om de duurzaamheid, slijtvastheid en het vermogen om het gegoten onderdeel uit te werpen te verbeteren.
Montage
Vervolgens worden de verschillende onderdelen van de matrijs met behulp van gespecialiseerde machines geassembleerd. Dit omvat het uitlijnen en bevestigen van de componenten om de voltooide mal te creëren.
Testen
Nadat de mal is gemonteerd, wordt deze getest om er zeker van te zijn dat deze aan de vereiste specificaties voldoet en het gewenste onderdeel kan produceren. Dit kan inhouden dat er testopnamen worden gemaakt om te controleren op defecten en dat indien nodig aanpassingen worden gedaan.
Eind inspectie
De laatste stap in het proces van het maken van spuitgietmatrijzen is een grondige inspectie van de voltooide matrijs om er zeker van te zijn dat deze aan alle kwaliteitsnormen voldoet en klaar is voor gebruik bij de productie van kunststof onderdelen.
Vormbasis
De matrijsbasis vormt de basis van de spuitgietmatrijs en biedt de structurele ondersteuning die nodig is om de andere componenten op hun plaats te houden. Het is meestal gemaakt van staal of aluminium en kan worden aangepast aan verschillende matrijsgroottes en -vormen.
Vaste degel
De vaste plaat is een massieve plaat die op de malbasis wordt gemonteerd. Het biedt een stabiel oppervlak waar de bewegende plaat tegenaan kan klemmen tijdens het spuitgietproces.
Bewegende plaat
De bewegende plaat is een beweegbare plaat die de matrijshelften bij elkaar houdt tijdens het spuitgietproces. Het wordt doorgaans gemonteerd op een hydraulische of mechanische klem waarmee het stevig tegen de vaste plaat kan worden geklemd.
Schimmelhelften
De matrijshelften zijn twee stukken die de volledige matrijsholte vormen. Ze worden tijdens het spuitgietproces bij elkaar gehouden door de bewegende plaat en de vaste plaat. De matrijshelften bevatten de ingewikkelde details van het te produceren onderdeel en moeten met zeer nauwe toleranties worden bewerkt.
Spruwbus
De aanspuitbus is een onderdeel dat de stroom gesmolten kunststof in de matrijsholte geleidt. Het bevindt zich doorgaans op het punt waar het injectiemondstuk in contact komt met de mal en helpt het terugstromen van plastic tijdens het injectieproces te voorkomen.
Runner-systeem
Het runnersysteem bestaat uit een reeks kanalen die de stroom gesmolten plastic van de aanspuitbus naar de vormholten leiden. Het kan op verschillende manieren worden ontworpen, afhankelijk van de specifieke vereisten van het te produceren onderdeel.
Hek
De poort is een kleine opening waardoor het gesmolten plastic de malholte kan binnendringen. Het bevindt zich meestal aan het uiteinde van het runnersysteem en is ontworpen om de hoeveelheid plastic afval te minimaliseren en een uniforme vulling van de matrijsholte te garanderen.
Uitwerppennen
De uitwerppennen zijn onderdelen die het vormdeel uit de mal duwen zodra het is afgekoeld en gestold. Ze bevinden zich doorgaans aan de zijkant van de mal tegenover de poort en worden geactiveerd zodra de mal na het injectieproces wordt geopend.
Koelsysteem
Het koelsysteem is een netwerk van kanalen die koelvloeistof door de mal laten circuleren, zodat deze snel kan afkoelen en stollen. Dit is belangrijk om de consistentie van de plastic onderdelen te behouden en kromtrekken of andere defecten te voorkomen.
Regelmatige schoonmaak
Eén van de belangrijkste onderhoudswerkzaamheden aan een spuitgietmatrijs is het regelmatig reinigen. Dit omvat het verwijderen van vuil, puin of achtergebleven plastic van het maloppervlak met behulp van een zachte borstel en een reinigingsmiddel. Er moet speciale aandacht worden besteed aan de gebieden rond de uitwerppennen, de aanspuitbus en andere onderdelen die na verloop van tijd verstopt of beschadigd kunnen raken.
Inspectie
Regelmatige inspectie van de mal is ook belangrijk om eventuele problemen te identificeren voordat deze aanzienlijke schade veroorzaken. Dit omvat het controleren op tekenen van slijtage of schade aan het matrijsoppervlak, het inspecteren van de uitwerppennen en andere bewegende componenten op goede werking, en het verifiëren dat de matrijsholte vrij is van defecten zoals krassen of putjes.
Smering
Het aanbrengen van smeermiddel op de mal kan de wrijving en slijtage van de bewegende componenten helpen verminderen. Dit is vooral belangrijk voor mallen die vaak of gedurende langere tijd worden gebruikt. Het smeermiddel moet worden aangebracht op de bewegende delen van de mal, zoals de uitwerppennen en de aanspuitbus.
Opslag
Wanneer de mal niet in gebruik is, moet deze in een droge, schone omgeving worden bewaard om corrosie en schade te voorkomen. De mal moet worden gereinigd en gesmeerd voordat deze wordt opgeslagen, en moet worden bedekt met een beschermende coating om hem te beschermen tegen stof en andere verontreinigingen.
Onderhoudsschema
Het ontwikkelen van een regelmatig onderhoudsschema kan ervoor zorgen dat de matrijs goed wordt onderhouden en dat eventuele problemen snel worden aangepakt. Dit schema moet regelmatige reinigings-, inspectie- en smeertaken omvatten, evenals uitgebreidere onderhoudstaken zoals het vervangen van versleten onderdelen of het repareren van schade.
Opleiding
Het geven van training aan de operators die de spuitgietmatrijs gebruiken, kan ook helpen bij het garanderen van goed onderhoud en het verlengen van de levensduur van de matrijs. Deze training kan onderwerpen behandelen zoals hoe u de matrijs op de juiste manier reinigt en smeert, hoe u potentiële problemen kunt identificeren en hoe u de matrijs veilig kunt bedienen.
Materiaal selectie
Het materiaal dat voor de spuitgietmatrijs wordt gebruikt, zal afhankelijk zijn van de specifieke eisen van het te produceren product. Veel voorkomende materialen die voor spuitgietmatrijzen worden gebruikt, zijn onder meer staal, aluminium en kunststof. Elk materiaal heeft zijn eigen voor- en nadelen op het gebied van kosten, duurzaamheid en productietijd. Het is belangrijk om de materiaalkeuze zorgvuldig te overwegen en het materiaal te kiezen dat het beste bij de behoeften van het product past.
Vormontwerp
Het ontwerp van de spuitgietmatrijs is van cruciaal belang voor het bereiken van de gewenste vorm, grootte en kenmerken van het eindproduct. Bij het matrijsontwerp moet rekening worden gehouden met factoren zoals de complexiteit van het onderdeel, de vereiste toleranties en het productievolume. Het is belangrijk om samen te werken met een gekwalificeerde matrijsontwerper om ervoor te zorgen dat het matrijsontwerp aan alle noodzakelijke eisen voldoet.
Matrijzenfabrikant
Het kiezen van een gerenommeerde matrijzenfabrikant is essentieel om de kwaliteit en nauwkeurigheid van de spuitgietmatrijs te garanderen. Zoek een fabrikant met ervaring in het produceren van soortgelijke producten en met een goede staat van dienst in het leveren van hoogwaardige matrijzen. Zorg ervoor dat u om referenties en voorbeelden van eerder werk vraagt, zodat u de mogelijkheden van de fabrikant kunt beoordelen.
Kostenoverwegingen
De kosten van de spuitgietmatrijs zullen afhangen van verschillende factoren, zoals het geselecteerde materiaal, de complexiteit van het matrijsontwerp en de productiemogelijkheden van de fabrikant. Het is belangrijk om deze factoren goed af te wegen en een matrijs te kiezen die binnen het budget past en toch voldoet aan de noodzakelijke kwaliteits- en nauwkeurigheidseisen.
Testen en valideren
Voordat u een bestelling plaatst voor de spuitgietmatrijs, is het belangrijk om het matrijsontwerp te testen en te valideren om er zeker van te zijn dat het aan alle noodzakelijke eisen voldoet. Dit kan het maken van een prototypematrijs inhouden of het gebruik van computersimulatietools om het matrijsontwerp te verifiëren. Deze stap kan kostbare fouten helpen voorkomen en ervoor zorgen dat het eindproduct aan alle noodzakelijke specificaties voldoet.
Hoe spuitgietwerk werkt
Een spuitgietmatrijs is een hulpmiddel dat wordt gebruikt bij het productieproces van kunststofproducten. Het werkt door gesmolten plastic materiaal onder hoge druk in de vormholte te injecteren, waar het afkoelt en stolt tot de gewenste vorm. Hier zijn enkele van de belangrijkste stappen die betrokken zijn bij het spuitgietproces:
Materiaalvoorbereiding:Het te vormen plastic materiaal wordt eerst gesmolten in een verwarmingsapparaat dat een trechter wordt genoemd. De trechter verwarmt het plastic materiaal tot het smeltpunt, waardoor het in een gesmolten vloeistof verandert.
Injectie:Het gesmolten kunststofmateriaal wordt vervolgens in de vormholte geïnjecteerd via een mondstuk dat is bevestigd aan de injectie-eenheid van de spuitgietmachine. De injectie-eenheid gebruikt hoge druk om het gesmolten plastic in de mal te persen.
Koeling:Zodra het gesmolten plastic zich in de mal bevindt, begint het af te koelen en te stollen. Het koelproces kan worden versneld door gebruik te maken van een koelsysteem, zoals een watermantel, die de mal omringt en koud water circuleert om de warmte van het plastic af te voeren.
Uitwerpen:Zodra het plastic is afgekoeld en gestold, gaat de mal open en wordt het afgewerkte onderdeel door de uitwerppennen uit de mal geworpen. De mal sluit weer en het proces herhaalt zich, waardoor een nieuw onderdeel ontstaat.
Nabewerking:Nadat de onderdelen uit de mal zijn geworpen, kunnen ze aanvullende nabewerkingsstappen ondergaan, zoals trimmen, boren, schilderen of andere afwerkingsbewerkingen om het gewenste uiterlijk en functionaliteit te bereiken.
Het spuitgietproces maakt de efficiënte productie van grote hoeveelheden kunststof onderdelen in relatief korte tijd mogelijk. Door gebruik te maken van een spuitgietmatrijs kunnen fabrikanten consistente onderdelen van hoge kwaliteit produceren met minimaal afval en lagere productiekosten.

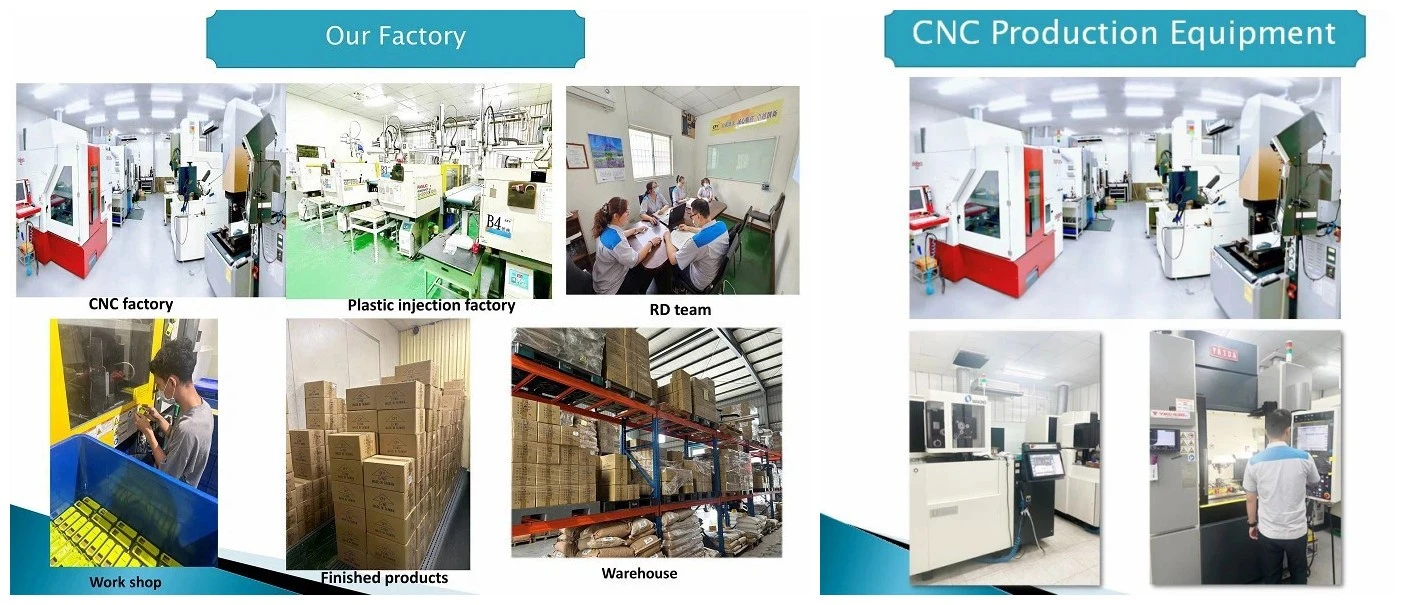

CFY is gespecialiseerd in kunststofinjectie, CNC-draaien, CNC-frezen en CNC-slijpen en heeft met succes samengewerkt met bedrijven op dit gebied. Wij hebben ruim 14 jaar ervaring op dit gebied. Wij zijn gespecialiseerd in het produceren van verschillende soorten componenten, die breed toepasbaar zijn in de luchtvaart, handgereedschap, elektronica, elektrische apparaten, auto's, machines, bouwmaterialen, optica, elektronische gadgets, cosmetica en huishoudelijke artikelen.
Als een van de toonaangevende fabrikanten en leveranciers van spuitgietmatrijzen in China, heten wij u van harte welkom om hier in onze fabriek goedkope spuitgietmatrijzen te kopen. Alle op maat gemaakte producten zijn van hoge kwaliteit en een concurrerende prijs. Neem nu contact met ons op voor een prijslijst en gratis monster.
