Reactie-spuitgietonderdelen
CFY is een spuitgietfabrikant met vele jaren rijke ervaring. Wij zijn gespecialiseerd in ultra-hoge precisie micro-molding en micro-tooling met een tolerantiecontrole van ±5 micrometer (μm).
- product Introductie

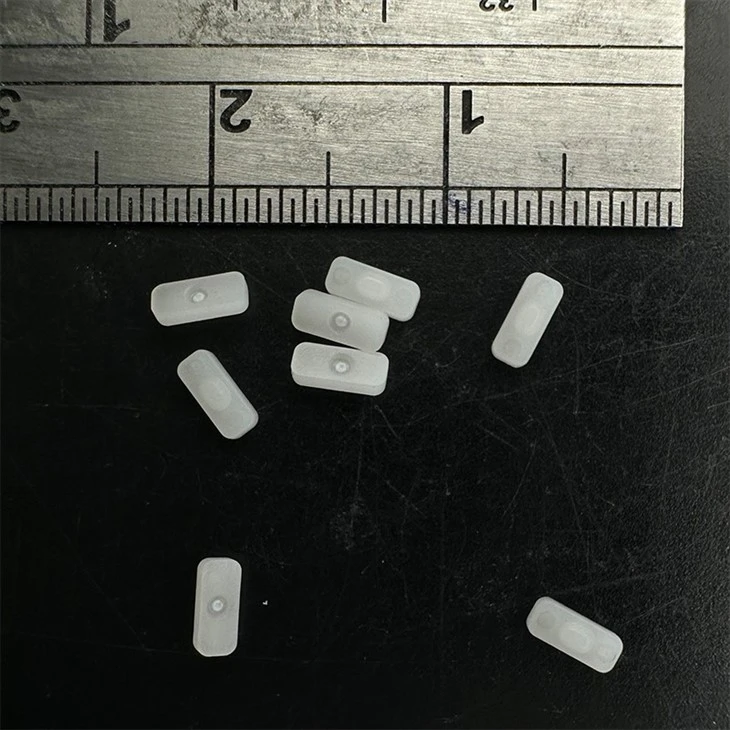

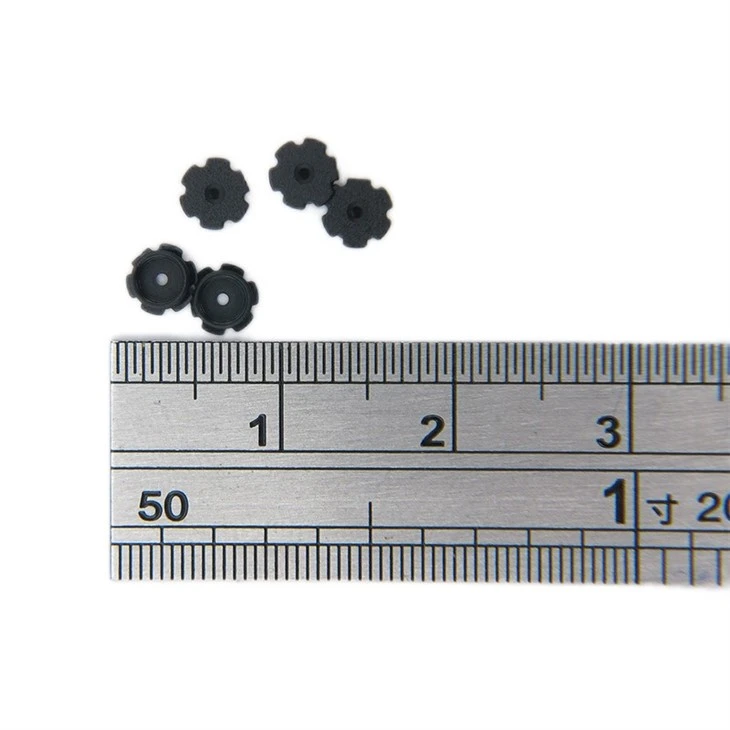

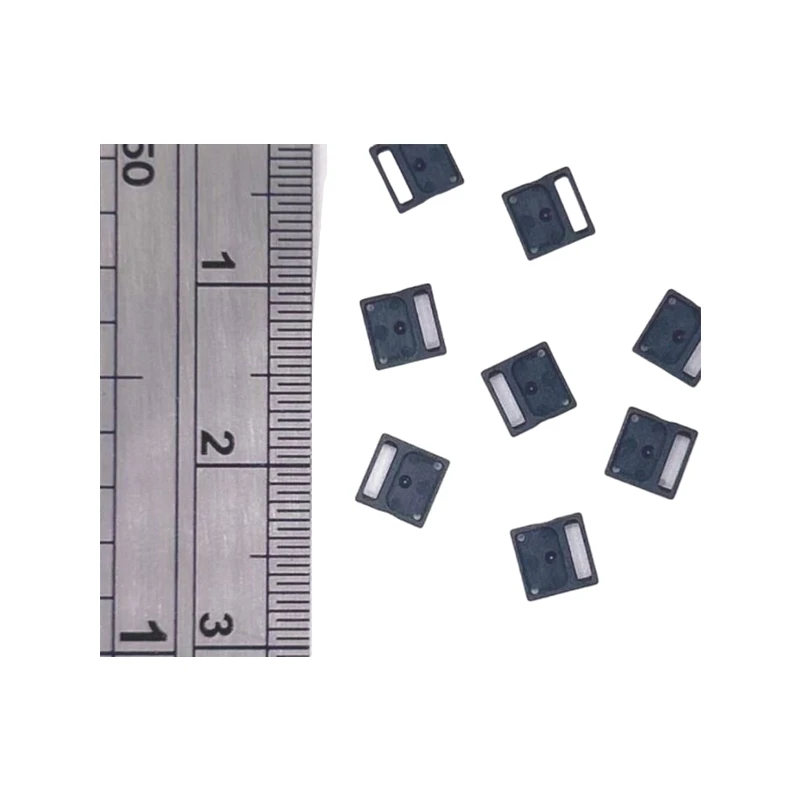

CFY is een spuitgietfabrikant met vele jaren rijke ervaring. Wij zijn gespecialiseerd in ultra-hoge precisie micro-molding en micro-tooling met een tolerantiecontrole van ±5 micrometer (μm). Elk jaar spuiten we miljoenen defectvrije micro-onderdelen voor de medische, farmaceutische, microfluïdische, elektronica-, kantoorapparatuur- en automobielmarkten. Deze microonderdelen omvatten dunwandige, hoge temperatuur- en multi-shot-injectiecomponenten.
Van concept, ontwerp en 3D-printen van prototypes tot precisiegereedschap en vlekkeloze productie: wij kunnen u helpen bij het aanpakken van de meest uitdagende uitdagingen op het gebied van micro-onderdelen en bij het voldoen aan uw productiekwaliteit en algemene productiviteitsbehoeften.
Bij het gebruik van deze technologie moeten drie belangrijke aspecten in overweging worden genomen. Ten eerste verwijst ‘micro’ naar de grootte van het onderdeel zelf, waarbij de nadruk ligt op kleinschalige productie. Ten tweede gaat het bij 'microfuncties' om kleine componenten binnen grotere samenstellingen. Hoewel het totale onderdeel groter kan zijn, worden bepaalde componenten of kenmerken ervan geacht van microformaat te zijn. Ten slotte verwijzen "microtoleranties" naar de precisie en nauwkeurigheid die vereist is voor het meten van het onderdeel. Micro-gegoten onderdelen moeten voldoen aan strenge spuitgiettoleranties. Deze kunnen soms zo klein zijn als een duizendste inch om ervoor te zorgen dat ze voldoen aan de vereiste specificaties.
Micro-injectie mallen
Zodra het productontwerp en de materiaalkeuze zijn afgerond, kan de productie van de micro-injectie-eenheidmal beginnen.
Ongeacht of het materiaal thermoplastisch, organisch silicium of metaalpoeder is, de mal is het meest cruciale onderdeel voor succes.
Door het kleine formaat van het product en de matrijs (zoals hieronder weergegeven) worden de maattoleranties nog kleiner.
De mal moet nog steeds voldoen aan een onderdeeltolerantie van 25% om een goed verwerkingsvenster te bieden.
Met een producttolerantie van ±{0}},01 mm moet de matrijstolerantie ±0,003 mm zijn om een robuust verwerkingsvenster te bereiken.
Het bereiken van dergelijke toleranties is om twee belangrijke redenen een uitdaging voor conventionele matrijzenfabrikanten.
■ Kan ±0,003 mm niet nauwkeurig meten en is moeilijk te verifiëren.
■ Gebrek aan uitrusting of vaardigheden om deze toleranties te bereiken.
Productdetails:
Verpakkingsdetails: karton, houten kist, pallet of volgens de klant
vereisten.
Leveringsdetail: 25-35 dagen over zee, 3-7 dagen door de lucht
FAQ
Vraag: Wat is microgieten?
Micro-molding is een zeer gespecialiseerd productieproces dat extreem kleine, uiterst nauwkeurige thermoplastische onderdelen en componenten produceert met toleranties op micronniveau. Het proces begint met de vervaardiging van matrijzen, waarbij een matrijs wordt gecreëerd met een holte die is gevormd om bij het gewenste onderdeel te passen. Thermoplastisch materiaal of hars wordt vervolgens snel in de holte geïnjecteerd, waardoor de productie van componenten of onderdelen op hoge snelheid mogelijk wordt.
Vraag: De uitdagingen van micro-spuitgieten
Bij de meeste micro-assemblagetaken moeten operators handmatig micro-onderdelen oppakken en plaatsen met behulp van krachtige microscopen en miniatuurpincetten. Handmatige montage is tijdrovend en duur. Operators die zulke kleine componenten assembleren, hebben een scherp oog nodig, strenge normen voor het eindproduct en moeten voldoen aan de noodzakelijke betrouwbaarheid voor de kwaliteit ervan.
Een van de meest uitdagende aspecten van het spuitgietproces is het gereedschapsontwerp. De sleutel tot kwaliteit ligt in het materiaal dat wordt gebruikt voor de dubbelzijdige mal, dat hogedrukinjectie kan weerstaan zonder te buigen, zelfs na duizenden toepassingen. Matrijsontwerp is een nog grotere uitdaging voor micromolding. Er zijn maar weinig leveranciers die in staat zijn om binnen micrometers aan de toleranties voor staal te voldoen.
Dit kan ook leiden tot ‘scheidingslijnen’. De smalle scheidingslijn op het snijpunt van de twee zijden van de mal op een kunststof onderdeel wordt de scheidingslijn genoemd. Voor kunststoffen is deze kleine naad meestal geen probleem, aangezien deze slechts enkele micrometers breed is en vaak machinaal wordt weggewerkt. Bij microgieten kan de scheidingslijn het succes van de montage bepalen en de pasvorm van de componenten beïnvloeden.
De algehele sterkte en precisie van de onderdelen kan worden beïnvloed door de locatie van de poort, de ingang in de mal waardoor het plastic in de holte wordt geïnjecteerd. Het kiezen van de juiste locatie voor de poort in het gereedschap is cruciaal om de kwaliteit en een stabiel proces te garanderen. Poorten kunnen sporen of kleine plastic stroomkanalen achterlaten die moeten worden bijgesneden wanneer het plastic afkoelt. Precisie is cruciaal, dus wees voorzichtig bij het trimmen en afwerken van poortmarkeringen.
